MicroZed 評価キット

製品説明

MicroZed™ は、ザイリンクスの Zynq®-7000 All Programmable SoC をベースとする低コスト開発ボードです。この独自デザインにより、基本的な SoC 評価のためのスタンドアロンの評価ボードとして、またはキャリア カードを併用してエンベデッド SoM (System-on-Module) として使用できます。MicroZed には、Zynq-7000 AP SoC デバイスのプログラマブル ロジック (PL) 側にある 2 つの I/O バンクへの接続を提供する 2 つの I/O ヘッダーがあります。スタンドアロン モードの場合、これらの 100 PL I/O は非アクティブとなります。キャリア カードへ接続する場合、この I/O はキャリア カード デザインで定義された方法でアクセス可能になります。したがって、設計者は練習用プラットフォームとしてスタンドアロン モードで MicroZed を使用し、その後、市販またはカスタム設計したキャリア カードを追加し、SOM として機能を簡単に拡張することが可能です。このスタンドアロン/SOM アプローチでは、コンセプトからプロダクションまでデザイン構想を素早く実現させることができるため、MicroZed は SoC ベースのアプリケーションに最適です。

カスタム MicroZed の注文は、EVAL-KITS-JP@avnet.com へお問い合わせください。

MicroZed キットは、コミュニティ サイト (www.microzed.org) でサポートされており、ユーザーはこのサイトからキットの資料やリファレンス デザインをダウンロードしたり、また Zynq デザインに携わるエンジニアたちと交流できます。

主な機能と利点

  • 1GB DDR3 SDRAM
  • 10/100/1000 イーサネット
  • 100 個の ユーザー I/O (各コネクターに 50 個)
  • 128Mb QSPI フラッシュ
  • 2x6 Digilent Pmod® 互換インターフェース (8 個の PS MIO 接続)
  • 33.33MHz オシレーター
  • 最大 48 の LVDS ペアまたは 100 個のシングルエンド I/O としてコンフィギュレート可能
  • Micro SD カード インターフェイス
  • Pmod を介してアクセス可能な PS JTAG
  • USB2.0
  • USB-UART
  • ユーザー LED とプッシュボタン スイッチ
  • XC7Z010-1CLG400C
  • ザイリンクス PC4 JTAG コンフィギュレーション ポート

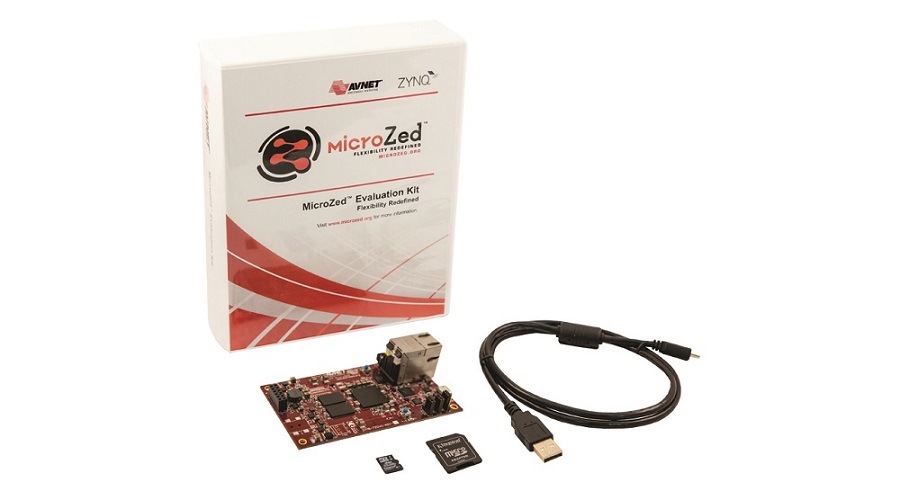

製品内容

  • 4GB SD カード
  • スタートアップ カード
  • Micro USB ケーブル
  • MicroZed ボード
  • ザイリンクス Vivado Design Edition のライセンス バウチャー (デバイスは 7Z010 にロック)
Avnetパートナー プロフィール表示

プログラム レベル:

Premier
情報をリクエスト
  • 価格: $199
  • パーツ番号: AES-Z7MB-7Z010-G
