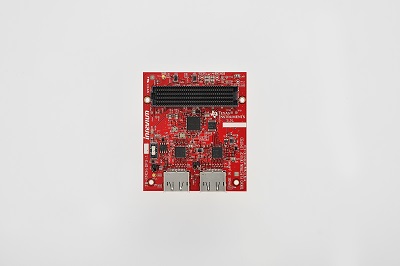

Inrevium 社製 3G/HD/SD SDI カード (拡張バージョン)

  • パーツ番号: TB-FMCH-3GSDI2A
  • デバイス サポート:
  • ベンダー: Tokyo Electron Device Ltd.
  • XAP レベル: Certified
概要

製品説明

3GSDI FMC コネクティビティ メザニン カードは、FMC (HPC) コネクタ間の接続に、3G/HD/SD SDI フォーマットの 2ch 入力、2ch 出力、2ch 双方向チャンネルを提供するように設計されています。拡張コネクタを使用することで、最大 4ch 入力、4ch 出力、4ch 双方向チャネルまで拡張できます。この TB-FMCH-3GSDI2A ボードには、TI 社製 3G/HD/SD SDI イコライザー/ドライバー「LMH0387」が 6 個、ビデオ クロック ジェネレーター「LMH1983」、マルチフォーマット ビデオ同期セパレーター「LMH1981」が含まれています。 また、2 つのオンボード クリスタル クロック (148.5MHz および 148.3516MHz) があり、いずれも基準クロックとして使用できます。このボードは、SDI イコライザー/ドライバーの入出力とマルチフォーマット ビデオ同期セパレーターのアナログ ビデオ入力用に Samtec 社の DIN 同軸コネクタ「DIN7A-J-P-GFRA-BH1」を使用しています


主な機能と利点

  • 3G/HD/SD SDI カード

製品内容

  • ボード スペーサー セット
  • DIN - BNC: SAMTEC RF179-74BJ3-78SP4-0300 x 3
  • DIN – DIN: SAMTEC RF179-78SP4-78SP4-0300 x 1
  • 伝送ケーブル セット
