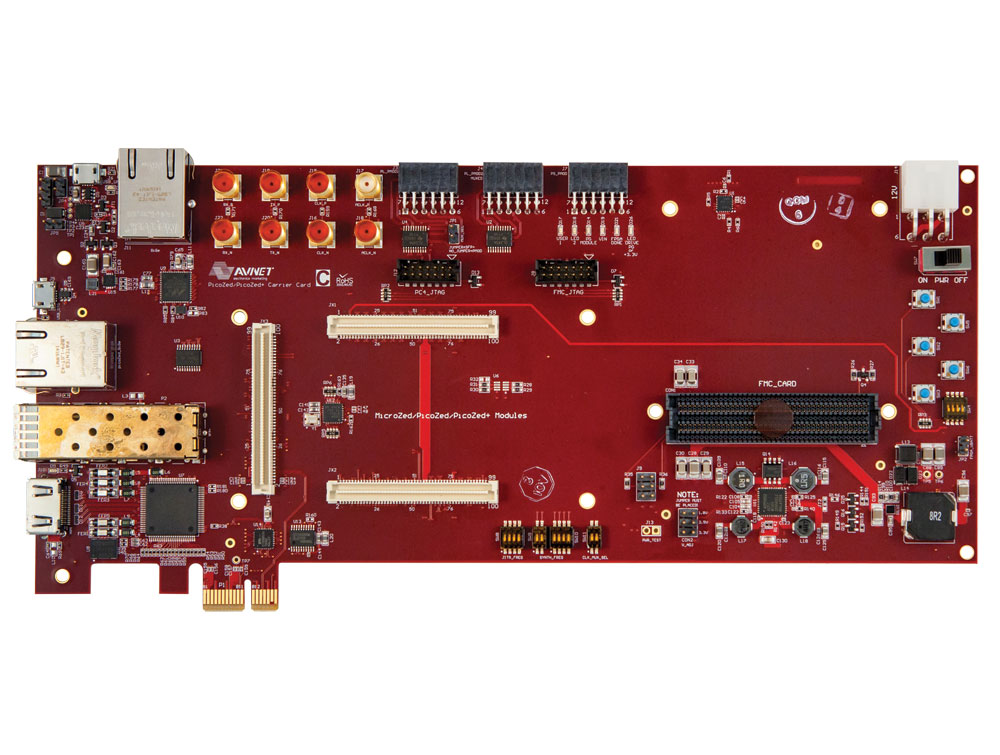

Avnet 社製 PicoZed キャリア カード

  • 価格: $425
  • パーツ番号: AES-PZCC-FMC-G
  • デバイス サポート:
  • ベンダー: Avnet
  • Ecosystem Program Tier: Premier

製品説明

PicoZed™ キャリア カードは、PicoZed システムオンモジュール (SOM) に必要となるすべてのインターフェイスおよび I/O 拡張機能を備えたプラットフォームを提供して、PicoZed ベース デザインの開発をサポートします。このカードは、オンモジュール ギガビット イーサネット PHY および USB PHY 用にコネクタ インターフェイスを提供し、また uSD カードや USB-UART などの一般的なプロセッサ システム インターフェイスもサポートします。PicoZed のプログラマブル ロジック I/ O の大部分は、LPC FMC コネクタを介して利用できるようになります。そのほかにも、HDMI 出力ポート (1 個)、2 つ目のギガビット イーサネット ポート、ペリフェラル モジュール コネクター (複数) が含まれます。7015 および 7030 SOM に搭載されている 4 つのシリアル トランシーバーは、x1 PCIe Gen2 カード エッジ インターフェイス、FMC コネクタ、SFP+ ケージ、汎用 SMA インターフェイスに割り当てられます。


主な機能と利点

  • uSD カード ソケット
  • x1 PCIe Gen 2
  • SFP+ ケージ
  • GTX/GTP 用 SMA ポート
  • 10/100/1000 イーサネット コネクタ
  • 10/100/1000 イーサネット PHY およびコネクタ
  • USB 2.0 コネクタ
  • USB UART
  • FMC (ロー ピン カウント)
  • PS Pmod (eMMC と共有)
  • PL Pmod (7015/20/30 のみ)
  • PL Pmod (7015/30 のみ)
  • HDMI 出力ポート
  • JTAG コンフィギュレーション ポート
  • プログラム可能なクロック MUX
  • SMA 基準クロック入力
  • ユーザー プッシュ ボタンおよび LED
  • バンク電圧を調整できる電源

製品内容

  • 12V AC/DC 電源
  • PicoZed FMC キャリア ボード
  • PicoZed マウンティング ハードウェア
  • クイック スタート カード
  • USB Aアダプター: オス マイクロ-B からメス スタンダード-A
  • microSD カード (4GB)
  • microUSB ケーブル
