AR# 51516

14.x - BITGEN : 「ERROR:PhysDesignRules:2478」というエラー メッセージが表示される

説明


デザインはエラーなしに完了しているのですが、BitGen プロセス中に次のようなエラー メッセージが表示されます。

ERROR:PhysDesignRules:2478 - Issue with pin connections and/or configuration on
block:<* _IDELAYE2>:<IDELAYE2_IDELAYE2>. For DELAY_SRC DATAIN programming the
DATAIN input pin of IDELAYE2 must be connected.

ソリューション


ISE 14.x よりも古いバージョンの ISE ではこの問題は見られませんが、この問題はツールでは修正されています。
しかし、すべてのバージョンの ISE のマップ段階で警告として次のようにメッセージが表示される可能性があります。

WARNING:PhysDesignRules:2478 - Issue with pin connections and/or configuration on
block:<*_IDELAYE2>:<IDELAYE2_IDELAYE2>. For DELAY_SRC DATAIN programming the DATAIN
input pin of IDELAYE2 must be connected.
このエラーは有効な DRC (デザイン ルール チェック) であり、無視することはできません。

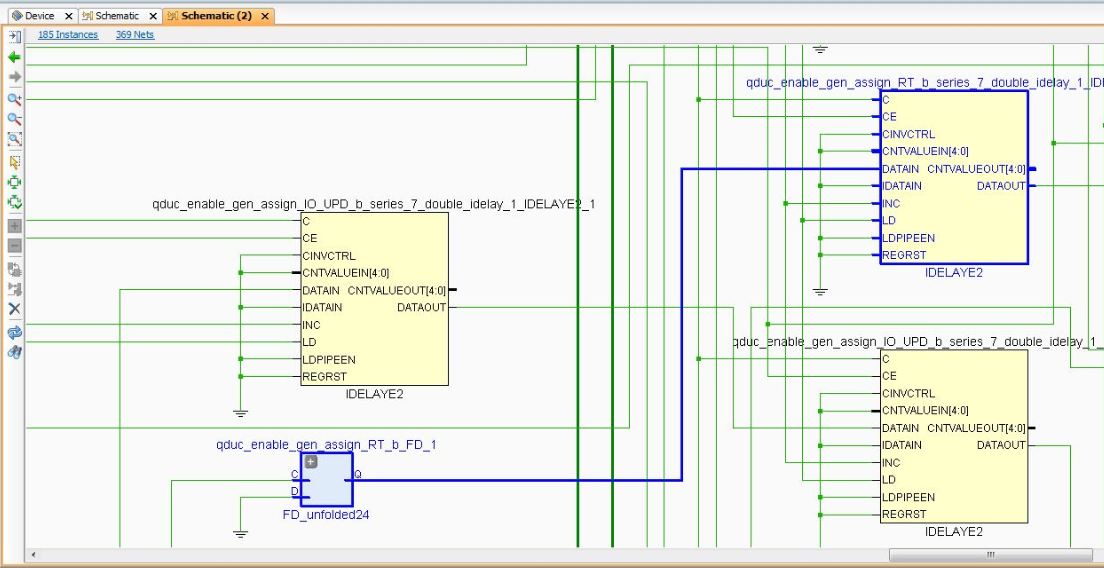

プリミティブ IDELAYE2 の DATAIN ピンが直接または非直接的に GND に接続されているためにこの問題が発生します。
DATAIN ピンの接続をユーザーが変更してこの問題を修正する必要があります。




AR# 51516
作成日 08/28/2012
最終更新日 09/27/2012
ステータス アクティブ
タイプ 一般
デバイス
  • Kintex-7
ツール
  • ISE Design Suite - 14
