14.3 - XPS I/O モジュール - SDK にエクスポートすると XPS I/O Module が表示されない

説明


IP カタログから LMB I/O Module IP を使用して XPS プロジェクトでは、I/O Module が次のように表示されなくなります。





SDK にエクスポートすると、このために I/O Module がアドレス可能ではなくなるので、表示されません。

この問題はどうすれば回避できますか。


ソリューション


この問題は、XPS バージョンの I/O Module でのみ発生します。 MicroBlaze MCS (Micro Control System) で使用される I/O Module の場合、この問題は発生しません。

この問題を XPS で回避するには、次の手順に従ってください。

手順 1 : IP をローカルにします。

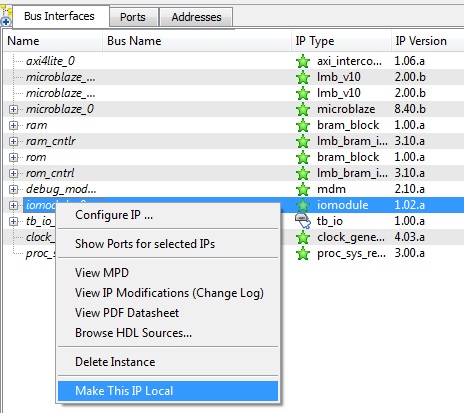

[System Assembly View] の[Bus Interfaces] タブで I/O Module IP を右クリックします。




手順 2 :MPD ファイルを開きます。

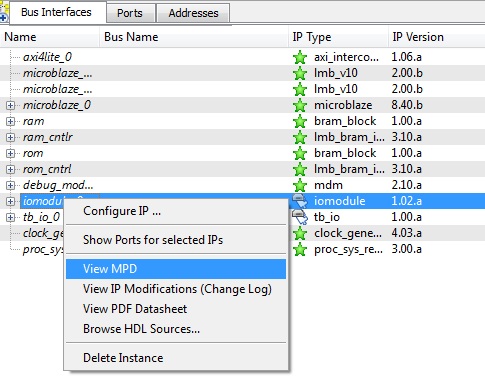

[System Assembly View] の [Bus Interfaces] タブで View MPD を右クリックします。

手順 3 : MPD ファイルを変更します。
次のように、85 ~ 86 行目を変更して保存します。



手順 4 : ユーザー レポジトリをリスキャンします。

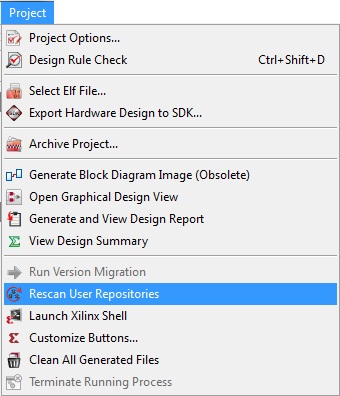

ユーザー レポジトリをリスキャンするには、[Project] → [Rescan User Repositories] をクリックします。



手順 4 : I/O Module が正しくマップされているかどうかを確認します。

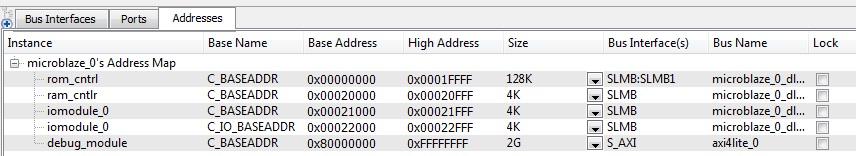

[System Assembly View] の [Addresses] タブで右クリックし、アドレスがすべてマップされているかどうかを確認します。

これで、SDK をエクスポートし直すと、I/O Module モジュールが SDK で表示されるようになるはずです。
