Zynq UltraScale+ RFSoC ZCU111 評価キット

  • 価格: $8,995
  • パーツ番号: EK-U1-ZCU111-G
  • リードタイム: 5 weeks
  • デバイス サポート:
概要

製品説明

Zynq® UltraScale+™ RFSoC ZCU111 評価キットでは、ワイヤレス、ケーブル アクセス、早期警戒機 (EW)/レーダーなど高性能 RF アプリケーションに対応する RF クラスのアナログ設計を今すぐ開始できます。  このキットには、8 個の 12 ビットで 4.096GSPS の DAC、8 個の 14 ビット、6.554GSPS の DAC、8 個の SD-FEC をサポートする Zynq Ultrascale+ RFSoC が搭載されています。Arm® Cortex®-A53/Arm Cortex-R5 サブシステムとUltraScale+ プログラマブル ロジックを統合し、Zynq UltraScale+ デバイスで最高の信号処理帯域幅を実現できるこのキットは、RF アナログ/デジタル信号チェーンを迅速にプロトタイプ化するための包括的なプラットフォームを提供します。


主な機能と利点

  • Zynq UltraScale+ RFSoC ZCU111 評価ボード (XCZU28DR-2FFVG1517E RFSoC)
  • DDR4 コンポーネント – 4GB 64 ビット、2666MT/s でプログラマブル ロジックに接続
  • DDR4 SODIMM – 4GB 64 ビット、2400MT/s で Processor Subsystem (PS) に接続
  • 連動する SFP28 ケージにより、最大 4 つの SFP/SFP+/zSFP+/SFP28 モジュールに対応
  • USB3、DisplayPort、SATA
  • I/O 拡張用の FPGA メザニン カード (FMC+) インターフェイス (12 個の 33Gb/s GTY トランシーバーと 34 個のユーザー定義の差動 I/O 信号を含む)
  • XM500 RFMC バラン搭載アドオン カード (4 DACs /4 ADCs は baluns へ、4 DACs/ 4 ADCs は SMA へ)

ザイリンクス デバイスについて

Zynq UltraScale+ XCZU28DR-2FFVG1517E RFSoC の特長

12 ビット、4.096GSPS RF-ADC 8
14 ビット、6.554GSPS RF-DAC 8
システム ロジック セル (K) 930
メモリ (Mb) 60.5
DSP スライス 4,272
33G トランシーバー 16*
最大 I/O ピン数 371

このキットでは、シリコン デバイス上で利用できる一部の IO および GT がマッピングされています。実際のマッピング情報については、ボードのユーザー ガイドを参照してください。

zynq-rfsoc-gen1
ハードウェア

ボードについて

Zynq® UltraScale+™ XCZU28DR-2FFVG1517E RFSoC の特長

zcu111-callout_update

コンフィギュレーション

  • USB でのコンフィギュレーションを可能にするオンボード JTAG コンフィギュレーション回路
  • Platform Cable USB 3/2 などのザイリンクス ダウンロード ケーブルの使用を可能にする JTAG ヘッダー
  • デュアル クワッド SPI フラッシュ メモリ
  • microSD カードから起動

メモリ

  • PS 4GB DDR4 64 ビット SODIMM (2400MT/s)
  • PL 4GB DDR4 64 ビット コンポーネント (4 つの 512Mb x 16) (2666MT/s)
  • デュアル 2Gb クワッド SPI フラッシュ
  • SD カード スロット

通信およびネットワーク

  • RGMII 通信 (10、100、または 1000Mb/s)
  • 4x SFP28 (SFP、SFP+、zSFP、zSFP+) ケージ
  • UART-USB ブリッジ
  • RJ45 Ethernet コネクタ
  • SATA (1 x GTR)

ディスプレイ

  • VESA DisplayPort 1.2 コントローラー (ソースのみ) - 1.62Gb/s、2.70Gb/s、5.40Gb/s で最大 2 レーンまでのメイン リンク データをサポート
  • GPIO ユーザー LED (x 8)

拡張コネクタ

  • FMC-HPC (Partial Population) コネクタ (12 GTY トランシーバー、68 のシングルエンドまたは 34 の差動ユーザー指定信号)
  • PMOD ヘッダー (2 個)
  • RFMC DAC/ADC プラグイン カード インターフェイス

クロッキング

  • プログラム可能なクロック
  • システム クロック、ユーザー クロック、RF データ コンバーター クロック
  • SMA MGT 入力クロック

制御および I/O

  • 5 方向プッシュ ボタン
  • DIP スイッチ (x8)
  • PMBUS およびシステム コントローラー
  • USB2/3 (1 GTR)

電源

  • 12V ウォール アダプターまたは ATX 電源

ザイリンクス デバイスについて

Zynq UltraScale+ XCZU28DR-2FFVG1517E RFSoC の特長

システム ロジック セル (K) 930
メモリ (Mb) 60.5
DSP スライス 4,272
33G トランシーバー 16
最大 I/O ピン数 371
zynq-ultrascale-plus-bk-chip

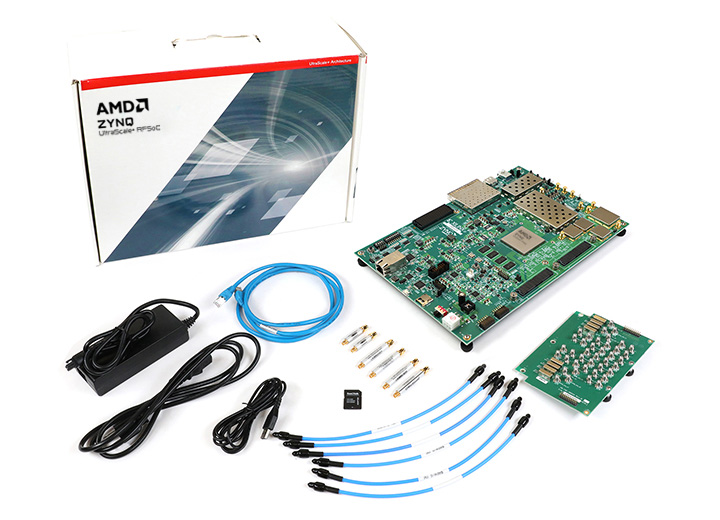

内容

ZCU111 評価ボード

XM500 RFMC バラン搭載アドオン カード

電源コードおよびアダプター

SMA ケーブル (x6)

フィルター (x6)

2500MHz ローパス (x2)、1300MHz ローパス (x2)、3000-4300MHz バンドパス (x2)

Vivado® Design Suite: System Edition のフルライセンス

ノードロックでデバイスは XCZU28DR RFSoC にロック

イーサネット ケーブル

USB Micro ケーブル

SD カード

資料

主な資料

Filter Documentation

Step 1: ボード リビジョン

Step 2 : ツール バージョン

Step 3: ドキュメントを表示

クリックして検索結果一覧を更新
ツールおよび IP

デザイン ツール

ツール名 説明 ライセンス タイプ
Vivado Design Suite: System Edition ザイリンクスの Vivado® Design Suite は、プログラマブル デバイスの設計をサポートする目的で開発された IP とシステムを中心とするデザイン環境。 ノードロックでデバイスは Zynq® UltraScale+™ XCZU28DR RFSoC にロック (1 年間の更新が含まれる)
Xilinx SDK ザイリンクス プラットフォームをターゲットとするエンベデッド ソフトウェア開発およびデバッグ用のフルスイートのツール。 含む
PetaLinux ツール ザイリンクス プラットフォームで Linux オペレーティング システムを設定、ビルド、およびデプロイする。 含む
ボード サポート パッケージ (BSP) あらかじめ設定されたブートローダー、システム イメージ、およびビットストリーム 含む

IP

ツール名 説明 ライセンス タイプ
Memory Interface Generator (MIG) MIG は、ザイリンクス デバイス用のメモリ コントローラーとインターフェイスを生成するための無償ソフトウェアです。 含む

その他のツール、IP、リソース

ツール名 製品カテゴリ 項目 説明
Power Advantage Tool ソフトウェア ツール Power Advantage Tool – Zynq UltraScale+ RFSoC
Power Advantage Tool は、Zynq UltraScale+ RFSoC デバイスのパワフルな機能を紹介できるように設計されたデモです。
オープン ソース ソフトウェア ツール TeraTerm ユーザーの PC と評価キット間のシリアル接続に使用する端末エミュレーターの 1 つです。
ザインリンクス

ZCU111 RFSoC RF データ コンバーター評価ツール入門ガイド

パッケージ ファイル ダウンロード:

ZCU111 RFSoC RF データ コンバーター評価ツール入門ガイドおよびパッケージ ファイル ダウンロード
