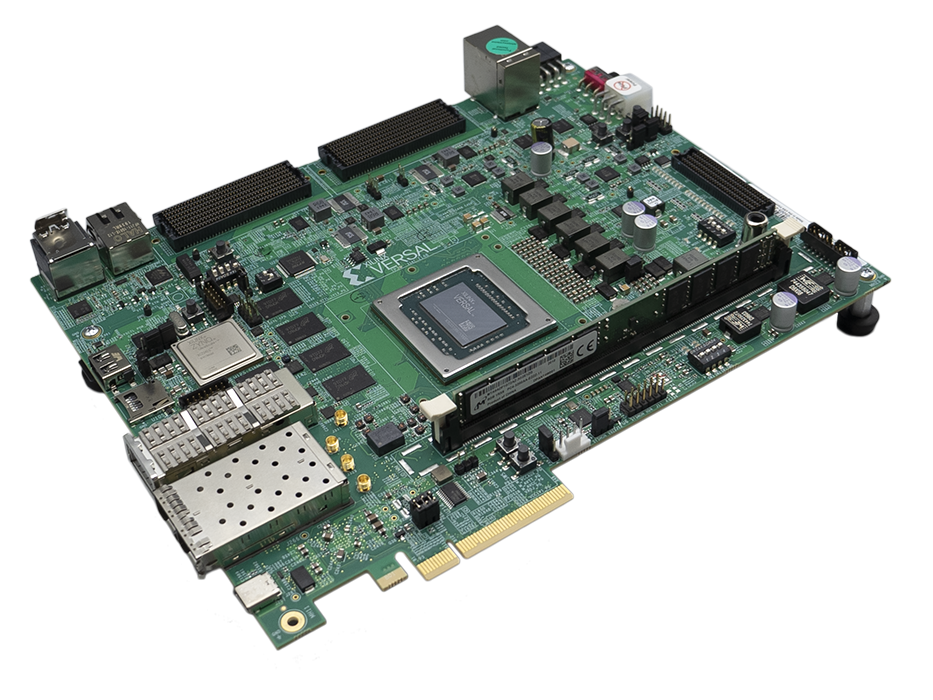

Versal AI コア シリーズ VCK190 評価キット

  • 価格: $11,995
  • パーツ番号: EK-VCK190-G-ED
  • リードタイム: 26 週間
  • デバイス サポート:
概要

現在、ザイリンクスでは EK-VCK190-G-ED を提供しています。この評価キットは暗号化機能が無効化 (ED) されているため、次の機能はサポートしていません。

  • Arm® v8 暗号拡張
  • 暗号化アクセラレータ
  • セキュア ブート

製品説明

VCK190 は、Versal AI コア シリーズの最初の評価キットであり、今のサーバー クラス CPU の 100 倍以上の演算性能を達成できる AI および DSP エンジンを活用したソリューションの開発を可能にします。

VCK190 評価ボードには、 Versal AI コア シリーズ ACAP の VC1902 デバイスが搭載され、クラウド、ネットワーク、およびエッジ アプリケーション向けにポートフォリオ最高の AI 推論性能と信号処理スループットを提供します。

VCK190 キットは、クラウドやエッジで次のような高スループットの AI 推論および信号処理アプリケーションを構築するのに最適なプラットフォームです。

  • データセンターの演算
  • 5G 無線ビームフォーミング (DFE)
  • ケーブル アクセス (ヘッドエンド)
  • ワイヤレス テスト装置
  • オートモーティブ/ADAS のプロトタイピング
  • A&D レーダー、早期警告システム

主な機能と利点

Versal AI コア シリーズの性能を評価

  • Versal ACAP VC1902 プロダクション シリコンを搭載
  • 最新のサーバークラス CPU より演算速度を 100 倍以上向上させることができる AI および DSP エンジン
  • パートナー企業が提供する構築済みリファレンス デザインを使用して素早いプロトタイピングが可能

豊富な接続オプションで迅速なアプリケーション開発が可能

  • 高い演算性能を要求する市場向けの PCIe® Gen4 インターフェイス
  • ビデオ処理アプリケーション向け HDMI
  • ネットワーク向け SFP28/QSFP28 光インターフェイスおよび RJ-45 イーサネット ポート
  • DDR4 および LPDDR4 メモリ インターフェイス
  • カメラ センサーやディスプレイなど、さまざまなオプションのプラグイン カードをサポートする FMC 拡張コネクタ

協調最適化ツールおよびデバッグ手法

  • Vivado® Design Suite、Vitis™ 統合ソフトウェア プラットフォーム、Vitis AI、AI エンジン ツール

ザイリンクス デバイスについて

Versal VC1902 ACAP 搭載

AI エンジン 400
DSP エンジン 1,968
システム ロジック セル (K) 1,968
LUT 数 899,840
アプリケーション処理ユニット デュアル コア Arm® Cortex®-A72
リアルタイム プロセッシング ユニット デュアル コア Arm Cortex-R5F
最大 I/O ピン数 770
プログラム可能な NoC ポート 28
統合メモリ コントローラー 4 台
versal-chip
仕様

ボードについて

Versal™ VC1902 ACAP 搭載

Versal VC1902 ACAP
ボードの仕様 詳細
長さ 7.477 インチ
高さ 9.5 インチ
PCB 厚さ (+/-8%) 0.066 インチ
動作環境温度 0°C ~ +45°C
ストレージ環境温度 -25°C ~ +60°C
コンフィギュレーション
JTAG
QSPI
Micro SD 2
メモリ
DDR4 DIMM 8GB
LPDDR4 コンポーネント 8GB (4x16Gb)
Micro SD ソケット 16GB
制御および I/O
ユーザー プッシュボタン 6
DIP スイッチ 4
ユーザー LED 4
SYSMON
システム コントローラー
PMBUS
拡張コネクタ
VITA 57.4 FMC+ (1 コネクタあたり 12 個の GTY) 2
PCIe® Gen4 x8 1
通信およびネットワーク
UART-USB ブリッジ 1
CAN-FD ヘッダー 1
RJ-45 トライスピード イーサネット コネクタ 3
SFP28 2
QSFP28 1
ディスプレイ
HDMI ビデオ出力 1
HDMI ビデオ入力 1
クロッキング
プログラム可能な DDR4 DIMM 1
プログラム可能な LPDDR4 コンポーネント 2
PCIe 基準クロック 1
HDMI 1
プログラム可能な zSFP 1
プログラム可能な HSDP 1
プログラム可能な 1588 eCPRI 4
プログラム可能なシステム コントローラー 1
電源
180V (12V) 電源
POR (Power On Reset)
内容

キット内容

Versal™ VC1902 ACAP 搭載

vck190-whats-inside
資料
デフォルト デフォルト タイトル ドキュメント タイプ 日付
ツールおよび IP

デザイン ツール

名称 説明 ライセンス タイプ
Vivado Design Suite Design Edition ザイリンクス Vivado® Design Suite は、FPGA や SoC を設計することを目的として開発された IP およびシステムを中心とするデザイン環境です。 ノードロックで、ターゲット デバイスは XCVC1902 Versal AI コア デバイス (1 年間のアップデート付き)
Vitis ザイリンクス プラットフォームをターゲットとするエンベデッド ソフトウェア開発およびデバッグ用の統合ツールです。 無償
PetaLinux ツール ザイリンクス プラットフォーム向けの Linux オペレーティング システムを設定、構築、運用するためのツールです。 無償

クイック スタート ガイド

名称 説明 ライセンス タイプ
VCK190 クイック スタート ガイド VCK190 ボード上でデザインを起動して実行するために必要な手順、ボードのセットアップ、ファイルを提供します。ボードとインターフェイスするファイルやアプリケーションをダウンロードする必要があります。VCK190 上でこれらを実行する場合、ザイリンクス ツールのインストールや知識は不要です。 無償
構築済みの PetaLinux イメージ クイックスタート ガイドで使用できる構築済み Linux イメージの一覧を提供します。 無償

ザイリンクス ターゲット リファレンス デザイン

名称 説明 バージョン ライセンス タイプ
VCK190 ベース ターゲット リファレンス デザイン Versal ベース ターゲット リファレンス デザインは、VCK190 評価ボードを対象としています。異なるレシーバー I/O を備える 3 つのプラットフォームをサポートしています。このプラットフォームは、レシーバーでキャプチャした映像を、Jupyter Notebook や HDMI モニターに表示します。コンピューター ビジョンや機械学習のアクセラレータ機能をこれらのプラットフォームに追加することも可能です。

2020.2

2021.1

IP ライセンスを含む
VCK190 イーサネット ターゲット リファレンス デザイン Versal デバイスの価値提案を示すリファレンス デザインです。プラットフォーム デザインには、さまざまな市場向けの10G/25G/100G MRMAC イーサネットベース IP が含まれます。ユーザーは、これらのデザインをそのまま使用できますが、アプリケーション要件に応じて変更することも可能です。 2021.1 IP 評価ライセンスを含む
Versal 再起動ターゲット リファレンス デザイン VSSR TRD (Versal System and Subsystem Restart TRD) は、Versal Restart TRD とも呼ばれ、システムのさまざまなコンポーネントを再起動する方法を示します。また、別のサブシステムが再起動しているときに、特定サブシステムの動作ステータスも示します。この TRD は、基本的な Vivado デザイン、PetaLinux、Jupyter Notebook、その他のソフトウェア コンポーネントで構成されており、さまざまな再起動シナリオを示します。 2021.1

2020.2
(ログイン要)
IP 評価ライセンスを含む
Versal Subsystem Restart TRD は、デザイン内のほかのサブシステムに影響を与えることなく、1 つのプロセッサ サブシステムを再起動する方法を示します。この TRDは、基本的なデザインと圧縮デザイン、ソフトウェア ドライバー、PetaLinux、Jupyter Notebook で構成されており、さまざまな再起動シナリオを示します。 2020.2
(ログイン要)
無償

サードパーティ リファレンス デザイン

名称 説明 ライセンス タイプ
サードパーティ リファレンス デザイン ザイリンクス パートナーによって構築されたリファレンス デザインの一覧を提供します。これらには、Versal ACAP デバイスをターゲットとしたサードパーティの IP やツール フローが含まれる場合があります。 IP 評価ライセンスを含む

サンプル デザイン

名称 説明 ライセンス タイプ
Versal サンプル デザイン Versal ACAP デバイス向けの特定 IP、シリコン機能、ツール フローを使用したさまざまなサンプル デザインを提供します。 IP 評価ライセンスを含む

PetaLinux ボード サポート パッケージ (BSP)

名称 説明 ライセンス タイプ
VCK190 PetaLinux BSP VCK190 評価キットで利用できる PetaLinux ツールおよび BSP を提供します。 IP 評価ライセンスを含む
構築済みの PetaLinux イメージ クイックスタート ガイドで使用できる構築済み Linux イメージの一覧を提供します。 無償

Versal エンベデッド デザイン チュートリアル (EDT)

名称 説明 ライセンス タイプ
Versal EDT VCK190 評価ボードをターゲットとするザイリンクスの Vivado Design Suite フローを説明しています。使用するツールは、Vivado Design Suite および Vitis™ 統合ソフトウェア プラットフォームです。 IP 評価ライセンスを含む
