Versal プライム シリーズ VMK180 評価キット

  • 価格: $8,495
  • パーツ番号: EK-VMK180-G-ED
  • リードタイム: 20 週間
  • デバイス サポート:
概要

現在、ザイリンクスでは EK-VMK180-G-ED を提供しています。この評価キットは暗号化機能が無効化 (ED) されているため、次の機能はサポートしていません。

  • Arm® v8 暗号拡張
  • 暗号化アクセラレータ
  • セキュア ブート

製品説明

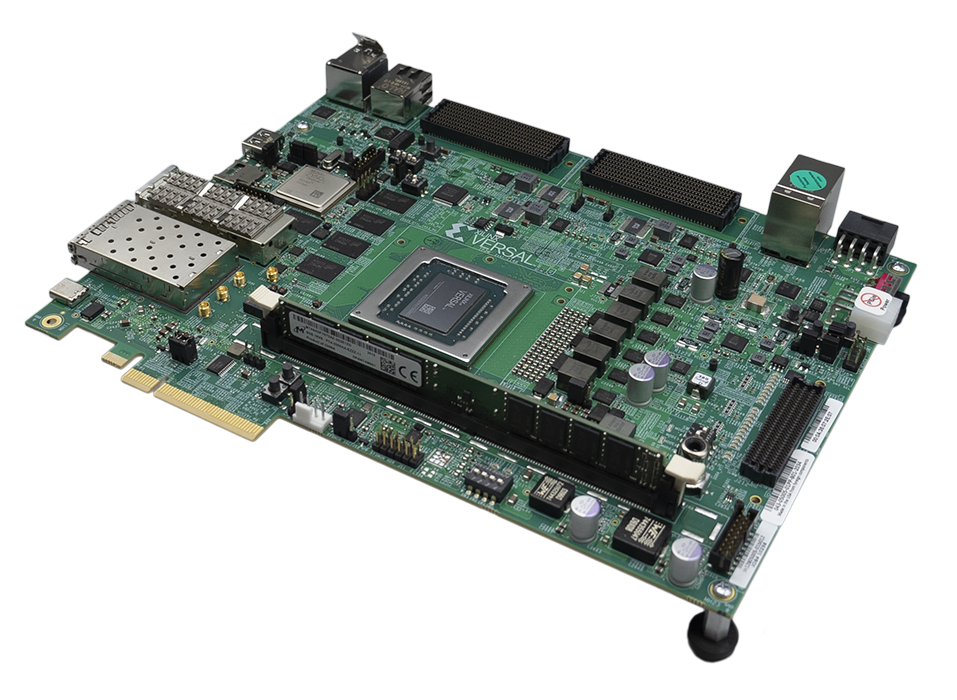

Versal™ プライム シリーズ VMK180 評価キットは、世界初の ACAP (Adaptive Compute Acceleration Platform) を使用するアプリケーション開発の迅速な立ち上げをサポートします。

ソフトウェア プログラマブルなシリコン インフラストラクチャに最先端の演算エンジンとコネクティビティを備えた Versal プライム シリーズ VM1802 デバイスが搭載されているため、広範な市場の多様なワークロードを高速化できます。

VMK180 評価キットは、性能と柔軟性が求められる次のような広範なアプリケーション開発に最適です。

  • データセンター ネットワーク、ストレージ アクセラレーション
  • SmartNIC
  • 5G xHaul
  • Nx100G イーサネット、OTN ネットワーキング
  • 通信テスト装置

主な機能と利点

Versal プライム シリーズの性能を評価

  • Versal ACAP VM1802 プロダクション シリコンを搭載
  • 構築済みのシステム インフラストラクチャをベースに、プログラム可能なネットワーク オン チップ (NoC) と統合型シェルを活用して差別化された HW/SW システムをすばやく構築できる

豊富な接続オプションで迅速なアプリケーション開発が可能

  • 高い演算性能を要求する市場向けの PCIe® Gen4 インターフェイス
  • ビデオ処理アプリケーション向け HDMI
  • ネットワーク向け SFP28/QSFP28 光インターフェイスおよび RJ-45 イーサネット ポート
  • DDR4 および LPDDR4 メモリ インターフェイス
  • カメラ センサーやディスプレイなど、さまざまなオプションのプラグイン カードをサポートする FMC 拡張コネクタ

協調最適化ツールおよびデバッグ

  • Vivado® Design Suite、Vitis™ 統合ソフトウェア プラットフォーム

ザイリンクス デバイスについて

Versal VM1802 ACAP の特長

DSP エンジン 1,968
システム ロジック セル (K) 1,968
LUT 数 899,840
アプリケーション処理ユニット デュアル コア Arm® Cortex®-A72
リアルタイム プロセッシング ユニット デュアル コア Arm Cortex-R5F
最大 I/O ピン数 770
プログラム可能な NoC ポート 28
統合メモリ コントローラー 4 台
versal-chip
仕様

ボードについて

Versal™ VM1802 ACAP の特長

Versal VM1802 ACAP
ボードの仕様 詳細
長さ 7.477 インチ
高さ 9.5 インチ
PCB 厚さ (+/-8%) 0.066 インチ
動作環境温度 0°C ~ +45°C
ストレージ環境温度 -25°C ~ +60°C
コンフィギュレーション
JTAG
QSPI
Micro SD 2
メモリ
DDR4 DIMM 8GB
LPDDR4 コンポーネント 8GB (4x16Gb)
Micro SD ソケット 16GB
制御および I/O
ユーザー プッシュボタン 6
DIP スイッチ 4
ユーザー LED 4
SYSMON
システム コントローラー
PMBUS
拡張コネクタ
VITA 57.4 FMC+ (1 コネクタあたり 12 個の GTY) 2
PCIe® Gen4 x8 1
通信およびネットワーク
UART-USB ブリッジ 1
CAN-FD ヘッダー 1
RJ-45 トライスピード イーサネット コネクタ 3
SFP28 2
QSFP28 1
ディスプレイ
HDMI ビデオ出力 1
HDMI ビデオ入力 1
クロッキング
プログラム可能な DDR4 DIMM 1
プログラム可能な LPDDR4 コンポーネント 2
PCIe 基準クロック 1
HDMI 1
プログラム可能な zSFP 1
プログラム可能な HSDP 1
プログラム可能な 1588 eCPRI 4
プログラム可能なシステム コントローラー 1
電源
180V (12V) 電源
POR (Power On Reset)
内容

キット内容

Versal™ VM1802 ACAP の特長

vmk180-whats-inside
資料
デフォルト デフォルト タイトル ドキュメント タイプ 日付
ツールおよび IP

デザイン ツール

名称 説明 ライセンス タイプ
Vivado Design Suite Design Edition ザイリンクス Vivado® Design Suite は、FPGA や SoC を設計することを目的として開発された IP およびシステムを中心とするデザイン環境です。 ノードロックで、ターゲット デバイスは XXCVM1802 Versal プライム デバイス (1 年間のアップデート付き)
Vitis ザイリンクス プラットフォームをターゲットとするエンベデッド ソフトウェア開発およびデバッグ用の統合ツールです。 無償
PetaLinux ツール ザイリンクス プラットフォーム向けの Linux オペレーティング システムを設定、構築、運用するためのツールです。 無償

クイック スタート ガイド

名称 説明 ライセンス タイプ
VMK180 クイック スタート ガイド VMK180 ボード上でデザインを起動して実行するために必要な手順、ボードのセットアップ、ファイルを提供。ボードとインターフェイスするファイルやアプリケーションをダウンロードする必要がある。VMK180 上でこれらを実行する場合、ザイリンクス ツールのインストールや知識は不要。 無償
構築済みの PetaLinux イメージ クイックスタート ガイドで使用できる構築済み Linux イメージの一覧を提供します。 無償

ザイリンクス ターゲット リファレンス デザイン

名称 説明 バージョン ライセンス タイプ
VMK180 ターゲット リファレンス デザイン Versal デバイスの価値提案を示すリファレンス デザイン。プラットフォーム デザインには、さまざまな市場向けのビデオ、PCIe、100G イーサネット ターゲット IP が含まれる。Vivado ハードウェア デザイン、Petrinux BSP、および VM1802 デバイスの機能を検証するためのバイナリが含まれる。

2021.1

2020.2

IP 評価ライセンスを含む
Versal 再起動ターゲット リファレンス デザイン VSSR TRD (Versal System and Subsystem Restart TRD) は、Versal Restart TRD とも呼ばれ、システムのさまざまなコンポーネントを再起動する方法を示します。また、別のサブシステムが再起動しているときに、特定サブシステムの動作ステータスも示します。この TRD は、基本的な Vivado デザイン、PetaLinux、Jupyter Notebook、その他のソフトウェア コンポーネントで構成されており、さまざまな再起動シナリオを示します。 2021.1 無償
Versal Subsystem Restart TRD は、デザイン内のほかのサブシステムに影響を与えることなく、1 つのプロセッサ サブシステムを再起動する方法を示します。この TRDは、基本的なデザインと圧縮デザイン、ソフトウェア ドライバー、PetaLinux、Jupyter Notebook で構成されており、さまざまな再起動シナリオを示します。 2020.2
(要ログイン)
無償

サンプル デザイン

名称 説明 ライセンス タイプ
Versal サンプル デザイン Versal ACAP デバイス向けの特定 IP、シリコン機能、ツール フローを使用したさまざまなサンプル デザインを提供します。 IP 評価ライセンスを含む

PetaLinux ボード サポート パッケージ (BSP)

名称 説明 ライセンス タイプ
VMK180 PetaLinux BSP VMK180 評価キットで利用できる PetaLinux ツールおよび BSP を提供。 IP 評価ライセンスを含む
構築済みの PetaLinux イメージ クイックスタート ガイドで使用できる構築済み Linux イメージの一覧を提供します。 無償

Versal エンベデッド デザイン チュートリアル (EDT)

名称 説明 ライセンス タイプ
Versal EDT VMK180 評価ボードをターゲットとするザイリンクスの Vivado Design Suite フローを説明。使用するツールは、Vivado Design Suite および Vitis™ 統合ソフトウェア プラットフォームです。 IP 評価ライセンスを含む
